¿Cuántas veces necesitamos cartografías para realizar inspecciones de obra, documentar un informe técnico o planificar el día de trabajo en campo? Cuando los tiempos apremian y el volumen de datos es importante, el compositor de mapas y la función atlas de QGIS se vuelve una opción más que recomendada. Algunos ejemplos de prestaciones y alto rendimiento de esta herramienta son los 438 informes agroambientales citados en este artículo, los 984 mapas de valores inmobiliarios publicados en MapasCordoba y 263 cartografías esquemáticas de localidades cordobesas realizados por el equipo de IDECOR.
Un mapa es una representación bidimensional o plana, gráfica y simplificada del territorio. Sin importar la proyección o transformación que se utilice para representar el mundo tridimensional, todo mapa tiene propiedades métricas que nos posibilitan la toma de medidas lineales y angulares, o el cálculo de superficies y trayectorias. Por otro lado, un atlas es un conjunto de mapas que contienen una temática en común.
Creación de un mapa parcelario urbano
Para mostrar la potencialidad del compositor de mapas se usaron datos provenientes de los servicios WFS de IDECOR (la configuración a este servicio se puede consultar aquí) y se utilizaron para crear, por circunscripción, un mapa parcelario de la ciudad de Rio Cuarto.
Antes de comenzar el proceso cartográfico propiamente dicho, es importante consultar metadatos de la información geográfica y así evitar recaer en errores de interpretación de atributos, valores cargados, precisión con que fue hecho el relevamiento de la información, sistemas de referencia, proyección y actualización de los datos. Hecho esto, se cargaron a nuestro proyecto las siguientes capas:
- Circunscripciones
- Manzanas
- Parcelas
- Cuerpos de agua

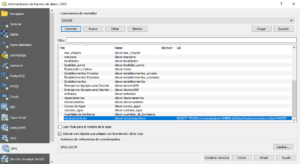

Recordemos que para un uso más efectivo del geoservicio es recomendable filtrar la información que consumimos desde el servidor. Para ello, se solicitan todos los objetos espaciales cuyo código de localidad por nomenclatura sea 240552 (ciudad de Río Cuarto). Un ejemplo de la expresión a utilizar sería:
SELECT * FROM circunscripciones WHERE strSubstring(nomenclatura,0,6)=’240552′
Más funciones de filtrado para servicios WFS de Geoserver pueden consultarse en la documentación correspondiente (Funciones de filtro para servicios WFS/WMS)

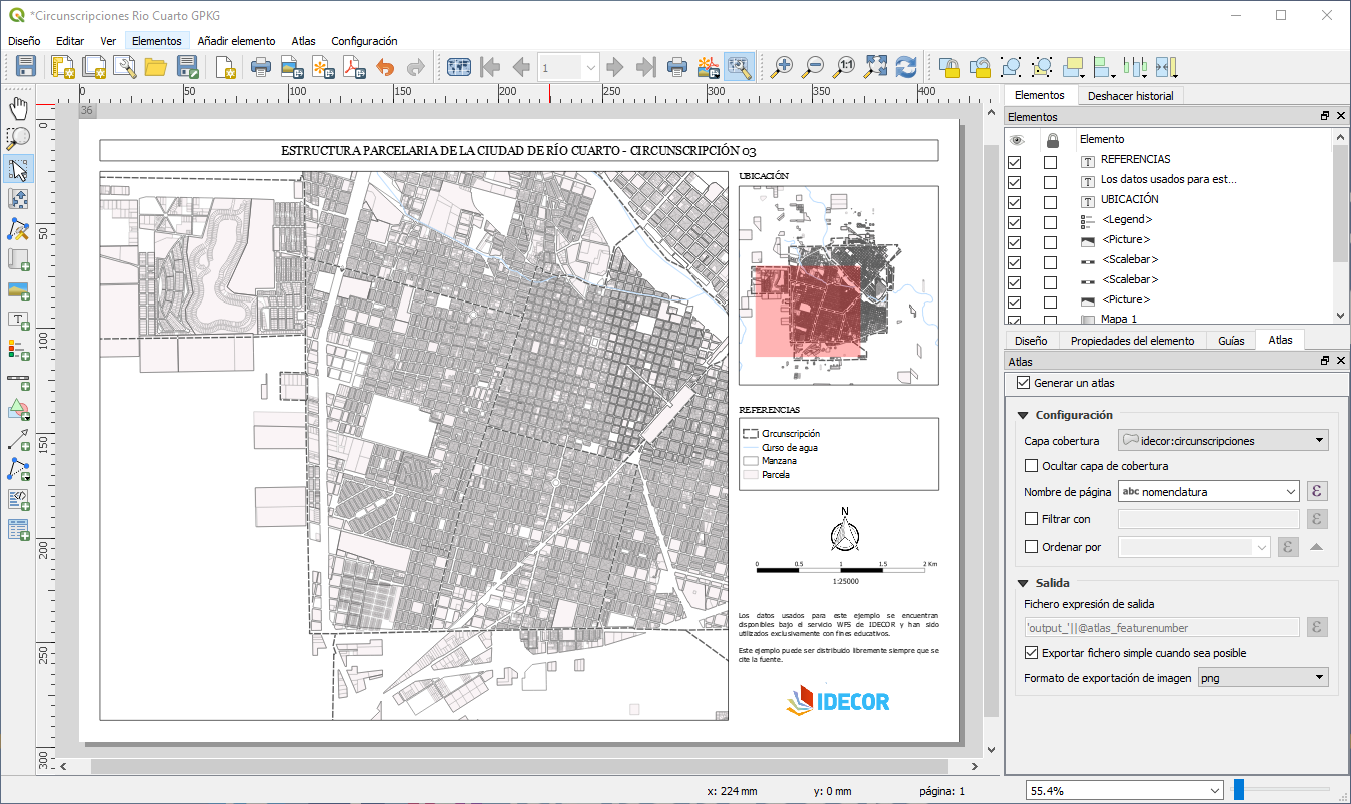

Luego, se definieron los estilos de las capas y se abrió el compositor de mapas para realizar la plantilla de nuestro futuro atlas. Por último, se agregaron los elementos cartográficos necesarios.
Creación de un atlas
QGIS nos brinda la posibilidad de realizar un conjunto de mapas automáticamente, modificándose no sólo la zona del mapa sino también textos, tablas, barra de escala y referencias.
La función atlas requiere una capa geográfica, fundamental en la estructura de nuestra colección, ya que a través de ella se irán generando los distintos mapas. Por ejemplo: para hacer mapas por localidad se podría utilizar los polígonos de radios urbanos, para mapas coropléticos por pedanía serviría la capa de departamentos; y en caso de que los límites políticos o administrativos no alcancen nuestros propósitos, una opción válida es crear una grilla ad hoc (regular, irregular, cuadrada, hexagonal, etcétera) para la creación de nuestro atlas.

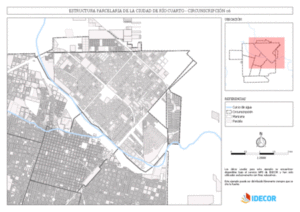

De esta forma, se generaron nueve mapas teniendo en cuenta las circunscripciones de la localidad de Río Cuarto. Utilizando el atlas, la configuración se realiza una sola vez y se aplica a cada uno de los mapas resultantes de forma automática.
Se deja a su disposición el proyecto de QGIS y los datos para observar la configuración realizada para este ejemplo, para su descarga acceda aquí.
El lanzamiento de QGIS 3.4, en octubre de 2018, trajo otras modificaciones y nuevas herramientas como la tratada en esta publicación. Algunas de ellas fueron mencionadas en el artículo del siguiente link y se comenzarán a desarrollarlas en sucesivas publicaciones.
