Más herramientas del nuevo QGIS

Contribución:
Lic. Geog. Natalia Raptópulos
Lic. Geog. Mara Carolina Rojas
Infraestructura de Datos Espaciales (IDECOR)


1 de julio 2020.

En la nota de la semana pasada, les compartimos las principales innovaciones de la versión Pi de QGIS,  para la interfaz de usuario, simbología, etiquetado y control temporal.

En esta oportunidad les presentamos otras novedades desarrolladas en esta nueva versión de QGIS; que son las que se detallan a continuación: expresiones,  malladigitalizado, y procesamiento y  diseño de impresión.

Expresiones

En cada lanzamiento se incorporan nuevas expresiones y se mejora la usabilidad del generador de expresiones. La opción más interesante que consideramos, se sumó en el 3.14, es la de importar y exportar en formato JSON las expresiones personalizadas que vayamos generando.

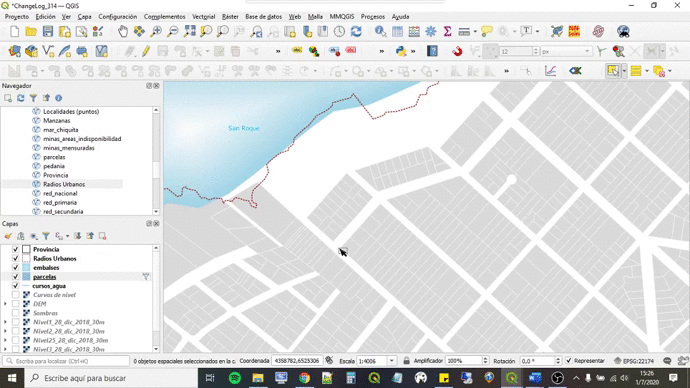

Imagen 1: Demostración de las nuevas posibilidades para crear expresiones, incluyendo la posibilidad de exportar una expresión. En este caso: Se indica la selección de parcelas urbanas del parcelario provincial. La capa utilizada para realizar la selección fue obtenida de los geoservicios de MapasCordoba.

Malla o Grilla

El software QGIS puede representar los datos de malla usando triángulos o cuadrados regulares. En este sentido, la capa de malla ahora es compatible con los marcos de datos 1D, 2D y 3D.

Entre las principales innovaciones en lo que implica a la malla, esta nueva versión incluye:

  • Integración completa con el nuevo controlador temporal
  • Soporte de mallas 1D (por ejemplo, para soportar modelos de sistemas de drenaje urbano)
  • Nuevas opciones de renderizado y estilo para capas de malla
  • Elección del conjunto de datos a usar desde el panel de propiedades
  • Configuración de color según clasificación
  • Ajuste (snap) a elementos de malla (vértice, segmento o cara)
  • Soporte varios formatos de malla usando el controlador MDAL 0.5.91
  • Almacenamiento de estilo de malla
  • Simplificación de malla
  • Incorporación de fechas de dirección en vistas 3D de mallas
  • Y varias otras mejoras y correcciones de errores como:
    • Aumento de la velocidad de representación de la malla
    • Capacidad para mostrar solo un subconjunto de grupos de conjuntos de datos en la ventana de estilo de malla
    • Soporte para leer múltiples mallas en un archivo (por ejemplo, UGRID)
    • Capacidad para volver a muestrear valores de vértices en caras
    • Soporte para guardar / cargar estilos QML
    • Uso completo del controlador temporal, incluso en plantillas de impresión, animación, etc.

Para más detalle, recomendamos ingresar a la web de la empresa Lutra Consulting que ha desarrollado la mayoría de estas nuevas funcionalidades.

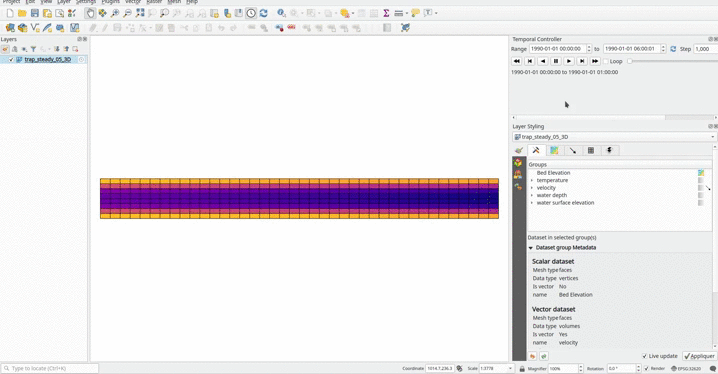

Imagen 2: Demostración de la nueva posibilidad de elección del conjunto de datos desde el panel de propiedades. Fuente: QGIS.

Digitalización

Se incluyen notables mejoras que permiten lograr una digitalización más “fina”.

  • En este sentido, la versión 3.14 viene con una nueva configuración para evitar la intersección y/o superposición de geometría al digitalizar características.

Los tres modos disponibles son:

– permitir intersecciones / superposiciones;
– evitar intersecciones / superposiciones en la capa activa;
– evitar intersecciones / superposiciones en la lista de capas definidas por el usuario.

  • También, incluye dos nuevos modos de autoensamblado: Ajuste en el centro de una geometría (centroide) y en el medio de un segmento.

Esta característica tiene como objetivo mejorar los modos de ajuste en QGIS al acercarse a la experiencia de las herramientas CAD.

Para permitir la selección de estos nuevos modos, se pueden seleccionar varios modos de ajuste al mismo tiempo.

  • Nuevo ajuste para la entidad digitalizada al momento y la posibilidad de crear geometrías curvas cuando se trabaja sobre una capa que permite su almacenamiento.

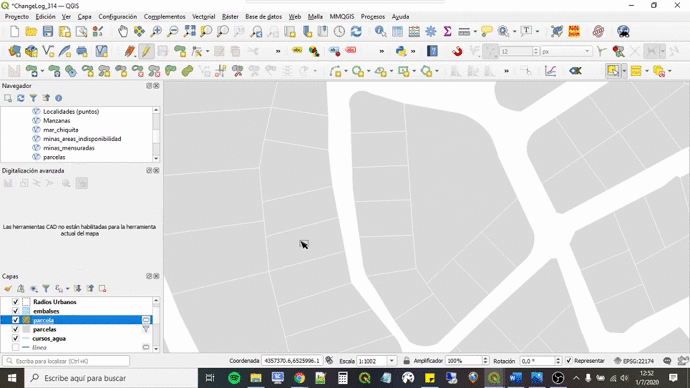

Imagen 3: Demostración de las nuevas posibilidades de digitalización. En este caso, se muestra un la digitalización de parcelas con formas rectas y curvas. La capa utilizada de referencia fue obtenida de los geoservicios de MapasCordoba (particularmente, parcelas de Catastro provincial)

El soporte de creación de geometrías curvas aún es experimental, por lo que esta función debe estar habilitada en las opciones de digitalización.

Procesamiento

Son realmente numerosas las innovaciones en el procesamiento de los datos. Destacamos las siguientes nuevas posibilidades:

  • Permite a los usuarios copiar y pegar componentes del modelo, tanto dentro del mismo modelo como entre diferentes modelos.
  • Incorpora soporte para deshacer / rehacer al diseñador de modelos
  • Permite la creación de cuadros de grupo en modelos. Agrega las siguientes funciones al diseñador de modelos:
    • La capacidad de personalizar el color de los comentarios individuales en un modelo
    • Permite la creación de «cuadros de grupo» en los modelos, que son un indicador visual de los componentes del modelo vinculados lógicamente (por ejemplo, ‘Pasos de preparación de datos’, ‘Pasos de cálculo de NDVI’, … etc.). Los usuarios pueden personalizar el color y el título de los cuadros de grupo.
    • Permite la navegación directa a los cuadros de grupo desde el menú Ver, lo que ayuda a la navegación de modelos complejos.
  • Permite a los usuarios crear comentarios adjuntos a los componentes del modelo (entradas, algoritmos o salidas). Los comentarios se muestran vinculados al componente asociado y se pueden mover libremente por el modelo.
  • También, esta versión incorpora una nueva colección de algoritmos para la generación de rásters.

Diseño de impresión

Se incorporaron nuevas funcionalidades como:

  • Pegar directamente imágenes en la composición
  • Sincronizar la rotación de los marcadores con el mapa
  • Usar formato fracción en los valores numéricos
  • Importar contenido y pegarlo en tablas
  • Acceder a herramientas de control de tiempo en la composición de mapa
  • Controlar el Sistema de Coordenadas de Referencia mediante una variable

Se incorporaron nuevas funciones para la gestión de la leyenda como:

  • Modificación de los símbolos por defecto
  • Gestor de simbología personalidad (patch)
  • Control del espaciado horizontal después de cada grupo, subgrupo o símbolo.
  • Gestión manual de ruptura de columnas de elementos.

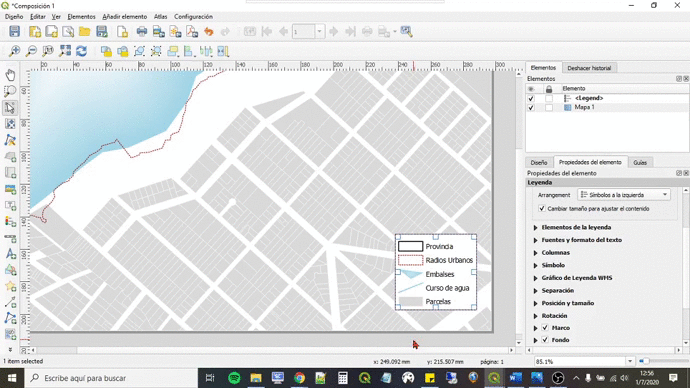

Imagen 4: Demostración de las nuevas herramientas de leyenda en el diseño de impresión. Las capas utilizadas fueron obtenidas de los geoservicios de MapasCordoba (en este caso: Hidrografía, catastro y demarcación)

Sobre las barras de escalas ahora es posible:

  • Personalizar los símbolos de divisiones y subdivisiones para barras de escala
  • Añadir estilos de barra de escala «línea escalonada» y «hueco»

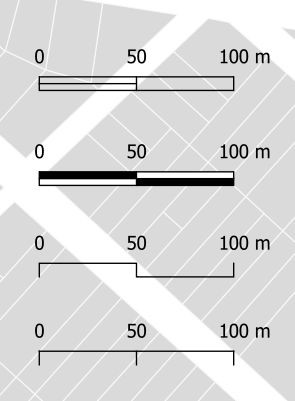

Imagen 5: Nuevas opciones de estilo de barra de escala en el diseño de impresión.

Son numerosas las innovaciones incorporadas en esta nueva versión 3.14 Pi de QGIS, por lo que en futuras notas, continuaremos detallando las demás incorporaciones y ejemplos de aplicaciones.
